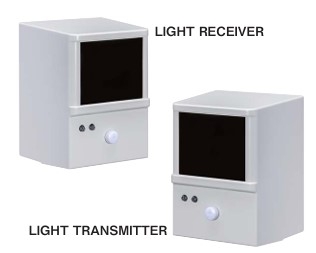

FDGJ002-D-X Đầu báo khói BEAM loại địa chỉ bao gồm bộ thu và bộ phát, thiết bị phải được lắp đặt tại vị trí tín hiệu khói có khả năng bốc lên trên đường đi của chùm tia chiếu. Bộ phận thu phát tín hiệu liên tục nhận tín hiệu và đo lường cường độ của chùm tia, khi tín hiệu khói làm giảm cường độ chùm tia và vượt quá ngưỡng cài đặt ban đầu, đầu báo sẽ kích hoạt báo động. Đầu báo BEAM được ứng dụng cho các khu vực mà các dạng đầu báo thông thường không đạt được hiệu quả mong muốn như: Rạp hát, Viện bảo tàng, Nhà kho .... Tuy nhiên, trong một số trường hợp đặc thù, chúng ta vẫn có thể kết hợp đầu báo BEAM với các loại đầu báo thông thường để có được mức độ cảnh báo tối ưu và toàn diện.
Cơ chế hoạt động của FDGJ002-D-X tuy đơn giản, nhưng lại đạt mức hiệu quả an toàn cao cho hệ báo cháy địa chỉ. Tia hồng ngoại được phát ra từ bộ phát tín hiệu sẽ được bộ phận thu nhận và chuyển đổi thành tín hiệu điện, tín hiệu này sau đó được khuếch đại và gửi tới bộ vi xử lý thông qua bộ chuyển đổi. Sau khi được lưu trữ trong bộ vi xử lý, tín hiệu chùm tia ban đầu sẽ được đặt làm mặc định cho trạng thái hoạt động bình thường, và được sử dụng làm thông số tham chiếu để so sánh với các tín hiệu chùm tia tiếp theo.
Thông số kỹ thuật
| Mã sản phẩm | FDGJ103-D-X | FDGJ203-D-X | FDGJ002-D-X |
| Kiểu sản phẩm | Đầu báo thường | Đầu báo địa chỉ | |
| Khoảng cách bảo vệ | 05 - 100m | ||
| Khoảng cách giữa bộ thu phát | Tối đa 14m | ||
| Độ cao trần | Tối đa 20m | ||
| Vị trí lắp đặt theo chiều thẳng đứng của đầu báo | Cao hơn 80% độ cao của trần | ||
| Vị trí lắp đặt theo chiều ngang của đầu báo | Giữa 0.6m và 7m từ bất kỳ vị trí nào | ||
| Điện áp mạch |
Mạch tín hiệu báo cháy (L-C) 24VDC 75mA Mạch tín hiệu báo lỗi (KT1-KT2) 24VDC, 75mA Mạch tín hiệu kiểm tra báo cháy từ xa (SH1-SH2) 24VDC, 5mA |
||
| Công suất tiêu thụ |
Mạch tín hiệu báo cháy (L-C) 600µA Mạch tín hiệu báo lỗi (KT1-KT2) 1µA |
||
| Đèn hiển thị trạng thái | Đèn đầu phát: Led xanh (đèn nguồn) Led đỏ (đèn kiểm tra) Đèn đầu thu: Led đỏ (báo cháy) Led vàng (báo lỗi) |
||
