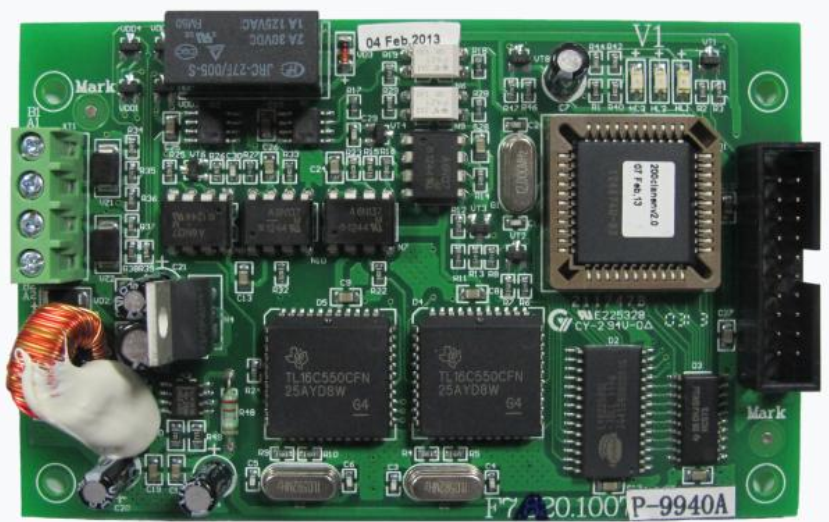

- P-9940A là bo nối mạng cho các tủ GST200, chuẩn giao tiếp RS485
- Bo này không được tháo lắp khi tủ đang có nguồn
- Ấn SK1 ( reset bo chính), màn hình hiển thị Color CRT OK nếu lắp bo thành công
- Các LED:
1. LED HL1 chớp đỏ nếu giao tiếp với bo chính bình thường
2. LED HL2 (A1B1) sáng xanh liên tục khi cổng RS485 giao tiếp bình thường
3. LED HL3 (A2B2) sáng xanh liên tục khi công RS485 giao tiếp bình thường
Tiêu chuẩn kỹ thuật
| Comm. Interface | Two RS485 interfaces |
| Comm. Distance | Khoảng cách giữ 2 tủ gần nhau |
| Network Capacity |
Tối đa 32 tủ GST được kết nối với nhau trong mạng |
| Tiêu chuẩn cáp |
Cáp xoắn bọc chống nhiễu 1.0mm2 hoặc lớn hơn |
| Baud Rate | 2400bps |
| Nhiệt độ môi trường | 0℃～+40℃ |
| Độ ẩm | ≤95%， không ngưng tụ |
